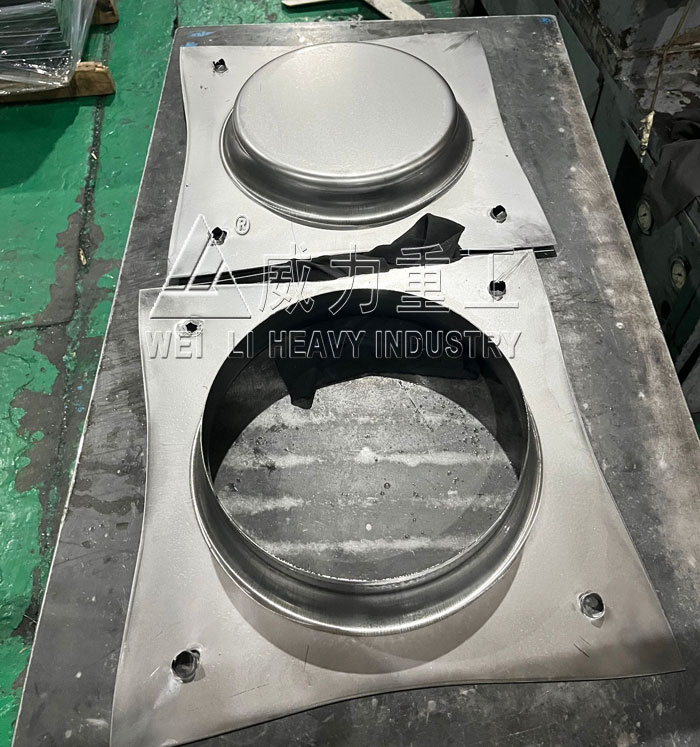

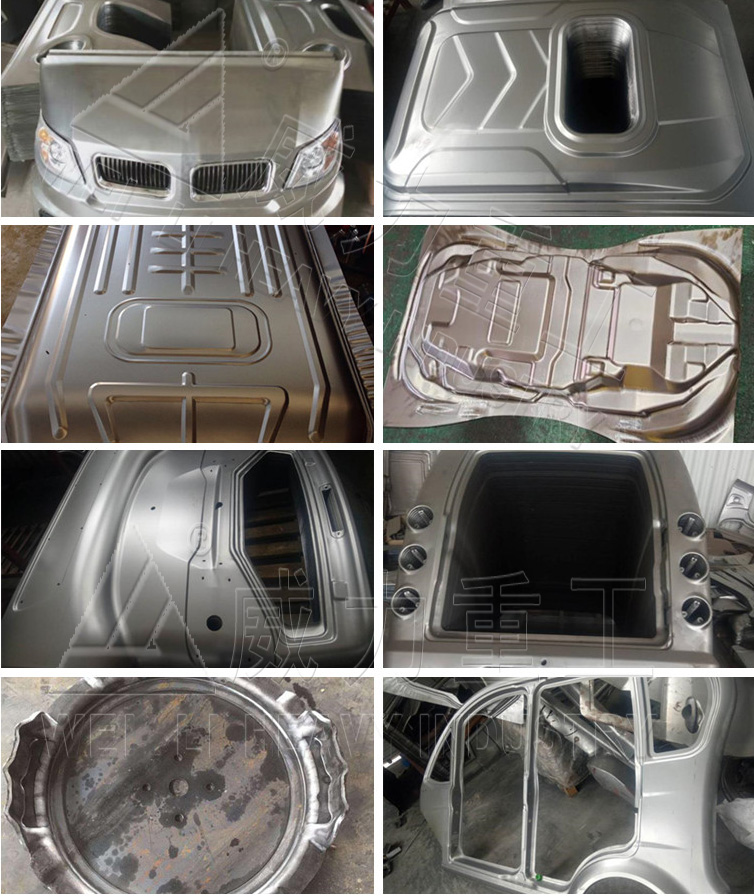

400噸四柱拉伸液壓機是一款液壓墊拉伸機，也稱為400噸液壓墊拉伸機，是一款多功能型三梁四柱液壓機，根據其拉伸工件的特點分為帶有液壓墊拉伸模具實現拉伸，也可機器配液壓墊實現拉伸，及在400噸液壓機工作臺布置了很多頂桿孔，帶液壓墊裝置拉伸液壓機特別適用于各種深、淺拉伸工藝。。多用于汽車配件、不銹鋼制品拉伸、封頭拉伸、五金配件拉伸、鐵板拉伸、電動車門板拉伸、垃圾車?yán)臁X制薄板等制品的拉伸成型。
400噸四柱拉伸液壓機是一款液壓墊拉伸機，也稱為400噸液壓墊拉伸機，是一款多功能型三梁四柱液壓機，根據其拉伸工件的特點分為帶有液壓墊拉伸模具實現拉伸，也可機器配液壓墊實現拉伸，及在400噸液壓機工作臺布置了很多頂桿孔，帶液壓墊裝置拉伸液壓機特別適用于各種深、淺拉伸工藝。。多用于汽車配件、不銹鋼制品拉伸、封頭拉伸、五金配件拉伸、鐵板拉伸、電動車門板拉伸、垃圾車?yán)臁X制薄板等制品的拉伸成型。

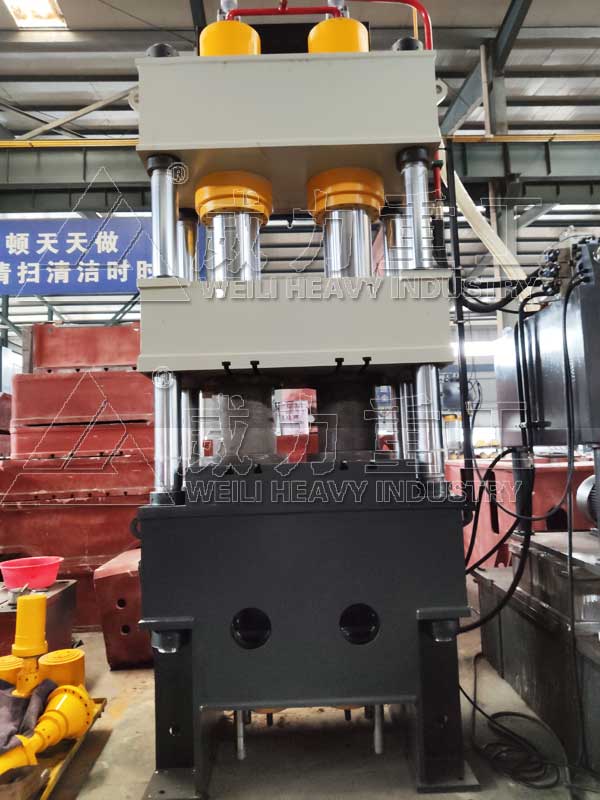

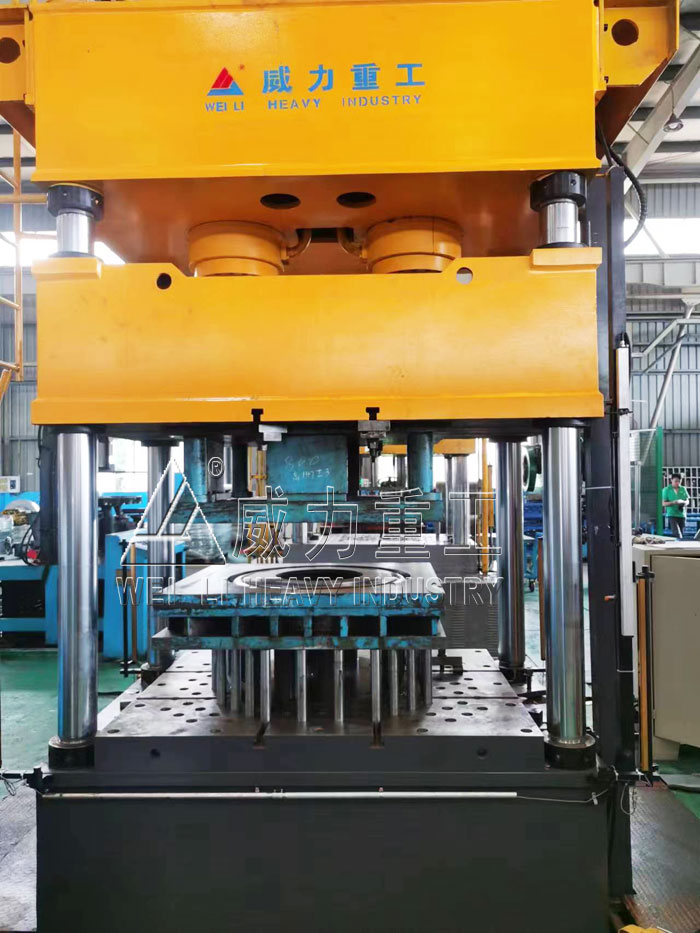

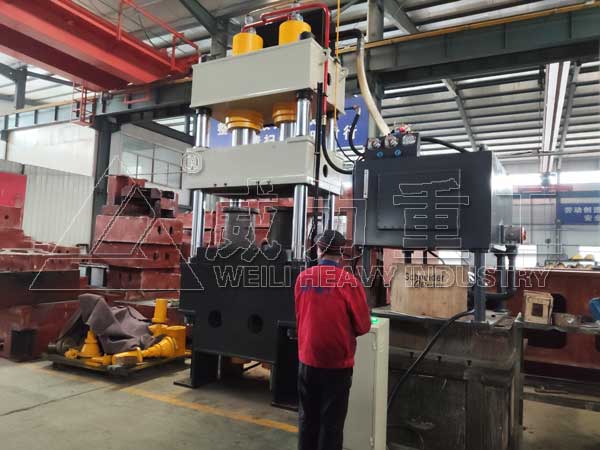

400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)是在在普通液壓機基礎上增加液壓墊及電液伺服系統，是一款高性能拉伸設備，在薄板拉伸工藝領域中，可謂是一臺快速薄板拉伸利器。其沖壓加工方法是在拉伸成型加工中利用模具將平板毛坯成形為開口空心零件，液壓墊裝置的主要作用是緩沖，400噸四柱拉伸液壓機將頂出、落料、拉下功能集成于一個上液壓墊，同時配合下液壓墊使用提高拉伸件的產品質量，降低廢品率。
400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)特點：
1、四柱導向，結構穩定，剛性高，低能耗、性能穩定；
2、拉深力、壓邊力可在一定范圍內調節，滑塊有效行程可調。
3、電氣系統可根據客戶要求可選PLC或數字電路控制，并配套顯示屏裝置；
4、活動橫梁二段速度控制空載高速、慢速靠模拉深；活動橫梁上下限位保護，行程可調整；
5、400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)主要液壓密封件選用品牌產品，對于設備密封性能提供可靠保證。
6、可配備安全保護光柵裝置，實時保護工人人身安全；
400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)優點：
1、精度：400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)實現了位置，速度和力矩的閉環控制；克服了步進電機失步的問題；
2、轉速：高速性能好，一般額定轉速能達到2000～3000轉；
3、適應性：抗過載能力強，能承受三倍于額定轉矩的負載，對有瞬間負載波動和要求快速啟動的場合特別適用；
4、穩定：低速運行平穩，低速運行時不會產生類似于步進電機的步進運行現象。適用于有高速響應要求的場合；
5、及時性：電機加減速的動態相應時間短，一般在幾十毫秒之內；
6、舒適性：發熱和噪音明顯降低。
設備的結構組成：
1、機身
400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)以鍍鋅板為基板，工作臺、滑塊為整體45#鑄鋼，鍍鋅板為基板。
2、主缸
機器的油缸為45#鋼，采用鍛造經處理后加工，延長機器的使用壽命。
3、液壓系統
400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)采用大流量插裝閥，在泵的進油口設吸油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清等裝置；油箱為鋼板焊接結構，底部備有放油和排污的螺塞；插入式液壓專用電機，降低車間噪音。
4、電器系統
機器設有獨立的電氣控制箱，集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕，確保作業時人員和設備的安全。
5、操作系統
400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)采用PLC編程系統實現自動和半自動兩種操作方式自由切換，方便設備維護；可任意調節設備運轉速度和主缸壓力；滿足生產時定程、定壓的工藝要求。
400噸四柱液壓墊拉伸液壓機拉伸原理：
有些模具工作時需要對工件進行壓緊拉深。當在400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)上用模具作薄板拉深壓邊時，要求下滑塊上升到一定位置實現上下模具的合模，使合模后的模具既保持一定的壓力將工件夾緊，又能使模具隨上滑塊的下壓而下降(壓邊)。這時，下缸換向閥14處于中位，由于上液壓缸的壓緊力遠遠大于下液壓缸向上的上頂力，上液壓缸滑塊下壓時下液壓缸活塞被迫隨之下行。上液壓缸下腔的油液進人下液壓缸上腔，下液壓缸下腔的油液經下液壓缸溢流閥16流回油箱，這樣可以通過調整溢流閥的開啟壓力值來調整所需的下液壓缸的上頂力。
400噸四柱液壓墊拉伸液壓機安裝步驟：
1、將液壓墊放在400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)工作臺上，然后將可移動的工作臺也放在上面。將立柱插入滑塊和工作臺上的四個孔中，然后安裝電源機構和電柜并制作水平儀，最后將地腳螺絲固定在地面上。
2、在此期間，將主缸和上梁懸掛并放入柱中，阻塞主缸的活塞，以防止活塞掉落并在完成安裝工作時發生意外，擰緊螺母，然后拍下緊固件。
3、根據外形圖、液壓理論圖、電氣理論圖等連接官道、電路、行程限位裝置等，將適量的油注入清洗槽，推薦油量約為1200L。
4、擰開泵的油閥，注油充滿，以消除泵內的空氣，并松開調壓閥（安全閥）的手柄，到目前為止，幾乎所有的400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)檢測準備工作都已到位。
5、上電啟動電機，其轉向應符合規格，否則，更換電源接頭，正式啟動電機，讓油檔次無負載運行。
6、將開關轉到“調整”位置，按下按鈕SB8，讓主活塞向下運動，活塞頭必須正確地插入滑塊的定位孔，然后在活塞和滑塊之間安裝連接螺母，留出3—5MM的間隙連接法蘭，調節壓力閥，使主缸內壓力增加到5MPa，用扳手將連接螺母固定在壓力保持狀態。
7、按下SB9按鈕讓滑塊向后沖程，將兩個壓力測試板放在400噸四柱液壓墊拉伸液壓機(汽車配件、不銹鋼殼)工作臺上，板的中心位于活塞桿下方；試驗板尺寸F320*650（MM），上下應平行，平行度誤差不于0.02/500MM，板應承受500T以上的壓力，然后調整滑塊與工作臺之間的平行度和垂直度，最后固定上梁和緊固螺母。
8、在加載條件下測試，參見液壓理論圖，調節后閥壓力，直到滑塊不會在任何位置滑動，并注意壓力不能太大，主缸的上腔壓力小于1MPa時最慢慢下降。壓力范圍控制在5MPa—25MPa之間，即從80T到500T分為三次。
