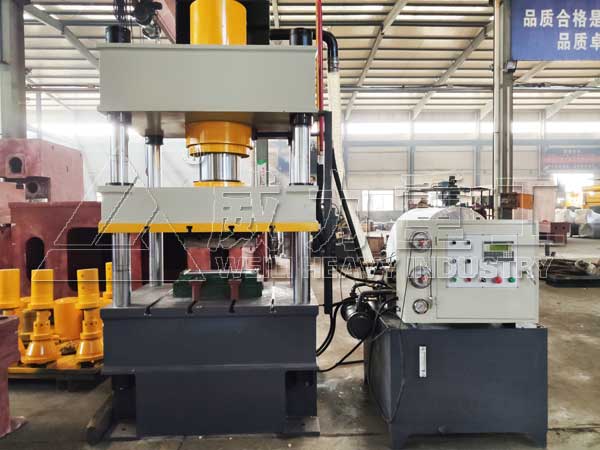

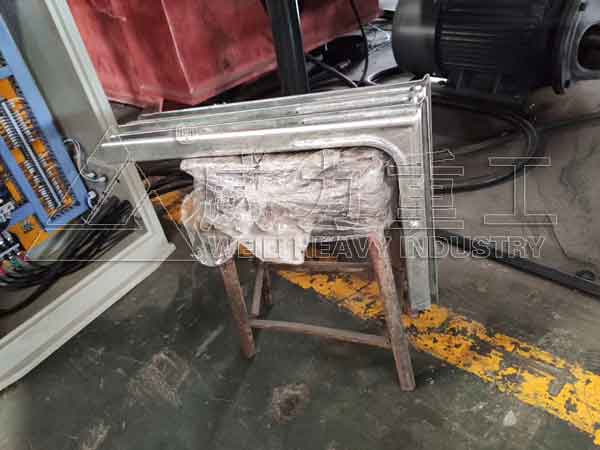

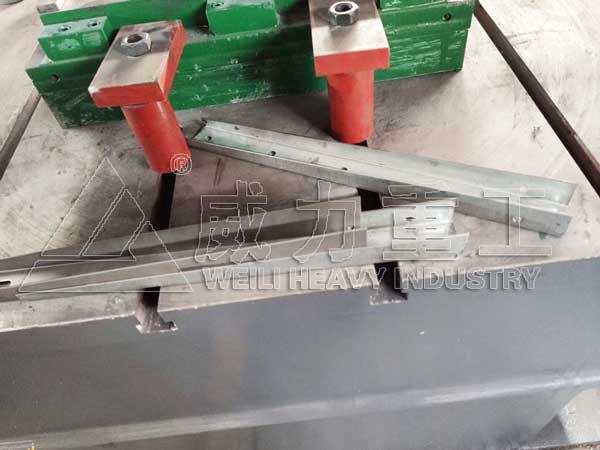

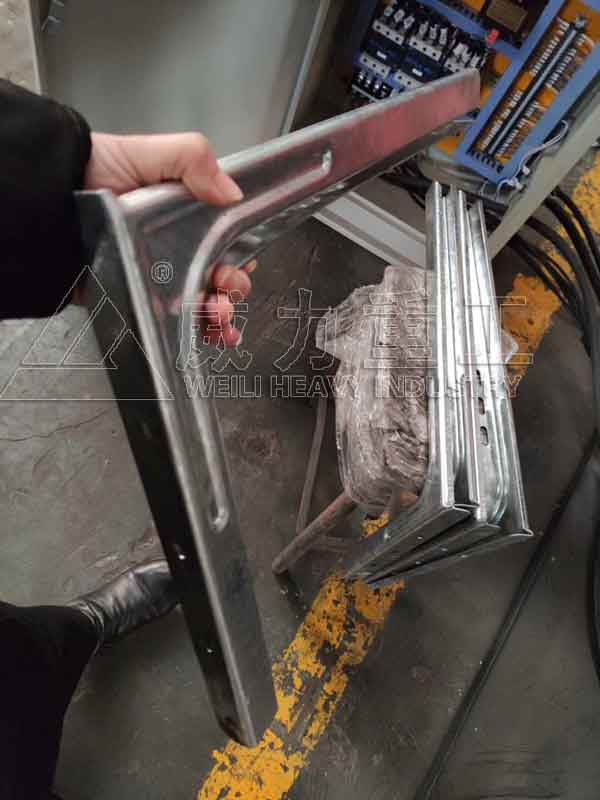

本機為專門為馬來西亞客戶定做的一臺出口設備，需要一臺315噸框架式液壓機、一臺200噸四柱液壓機，用于沖壓生產空調外機支架，配送料機可完成自動化生產，空調外機支架一般根據空調尺寸的不同，選用不同噸位的液壓機設備，山東威力重工都可為客戶提供定做不同噸位、結構的空調支架液壓機設備?？照{(diào)支架材質有多種，一般使用的有普通角鋼、防銹性能高的鍍鋅板和不銹鋼材質，一般多先用不銹鋼材質，其生產工藝包括沖孔、落料、壓型、折彎等工藝。。公司可為客戶提供自動化生產線設備，包括空調支架沖壓模具，沖壓液壓機設備，都是自己設計研發生產，滿足客戶的不同生產工藝。。采購定做空調支架液壓機、空調外機支架沖壓生產線設備，歡迎來公司實地考察，或電話咨詢張經理：18306370898（可加微信）

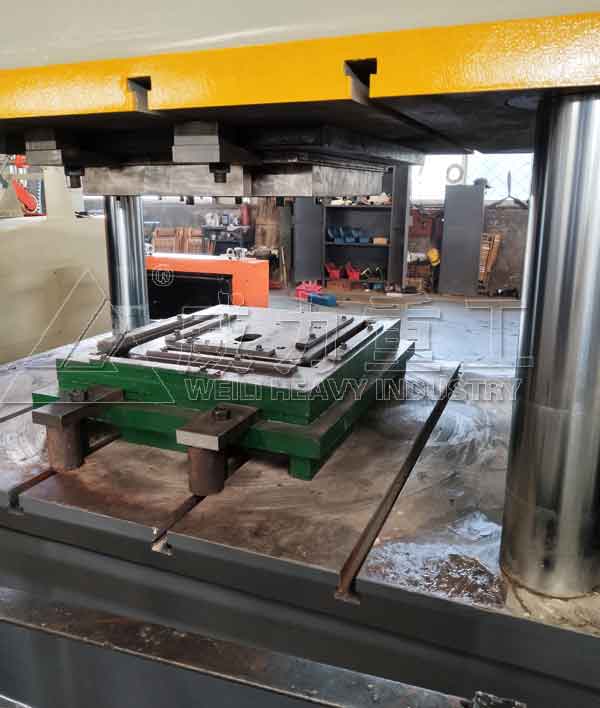

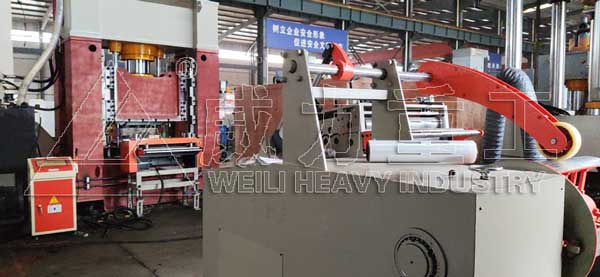

落料是在板材上沖下一塊作為毛坯用的沖件；四柱液壓機要完成板材的落料還要依靠落料模具，落料模具可以做成復合模，冷沖壓的！在同一個工位完成落料與沖孔，模具中有凸模、凹模和凸凹模！315噸框式空調支架液壓機采用框架式結構設計，八面導軌精度高，配自動送料裝置完成自動化加工生產，效果高，精度高、速度快，是目前未來加工生產的趨勢。
設計特點：
1、空調支架成型液壓機_315噸空調外機支架沖壓壓力機設有快速油缸，結構簡單、動作靈敏可靠、操作安全方便，可實現點動調整和半自動工作兩種操作方式。半自動工作中，活動工作臺可完成快速下行、慢速靠模、加壓、自動回程和回程停止整個工作循環。生產效率高，模具使用壽命長，能耗低。采用導軌導向，保證壓制精度。
2、液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點，液壓集成系統采用獨立控制單元。
3、獨立的電氣控制系統，工作可靠，動作直觀，維護方便。
4、空調支架成型液壓機_315噸空調外機支架沖壓壓力機采用按鈕集中控制，具有調整、手動和半自動三種操作方式。
5、通過操作面板選擇，可實現定程、定壓兩種成型工藝，并具有保壓延時等功能。
6、四角八面導軌，導向精度高，抗偏載能力強，并采用集中潤滑。
7、滑塊的工作壓力、空載快速下行和慢速工進的行程范圍均可根據工藝需要進行調整。
8、315噸框架式液壓機機身采用計算機優化設計，為鋼板焊接框架式結構，并經回火時效處理，精度保持性好。
設備構成：
空調支架成型液壓機_315噸空調外機支架沖壓壓力機主要由主機、液壓系統、電氣控制系統、安全防護系統及其它輔助部件組成。
1、空調支架成型液壓機_315噸空調外機支架沖壓壓力機主機由上梁、滑塊、底座、工作臺面、立柱、拉桿、油缸、鎖母等組成，采用預應力組合框架結構，底座、立柱、上梁通過拉桿、鎖母預緊構成組合框架;立柱內側布置四條可調斜楔式四角八面導軌作為滑塊的導向，導軌伉偏載能力強、精度高、保持性好;主油缸布置在上梁內，機身采用鋼板焊接結 構，焊后進行消除應力的時效處理，機身預緊采用液壓螺母預緊。
上梁：焊接件，用Q23—5A鋼板焊接，焊接后時效處理，上梁與立柱之間的方鍵定位;
立柱：焊接件，Q23—5A鋼焊接和焊接，采用二氧化碳?xì)怏w保護焊，時效處理，在柱底通過定位鍵和上橫梁，底座精確定位，保證機器裝配精度，柱內裝設4個可調導軌的PED;
底座：焊接件，用Q23—5A鋼板焊接，焊接時效處理，底座上設有墊板，底座和立柱均采用方鍵定位;
滑塊：焊接件、滑塊和柱塞筒焊接在一起，柱塞缸體與Q23—5鋼板焊接，焊接時效處理后消除應力，滑塊置于機身中部，上平面與主油缸連接，滑塊下部用T形槽加工，滑塊上設有楔形四個角度和八個可調導軌的側面，以確保滑塊的導向精度。導向板采用錫青銅材料，導軌間隙可調，導向精度高，抗承載能力強，剛性好，精度高。
工作臺面：鑄件，T型槽用于將模具固定在工作臺面上，工作平臺面用螺釘固定在底座上。
拉桿：材料為45μm鍛鋼，經正火處理，桿的45端用直齒螺紋加工;
鎖母：材料為35μm鍛鋼，螺紋為45度螺旋齒螺紋，配合桿螺紋，鎖緊機身;
油缸：油缸分為主油缸和推拉缸，通過法蘭、螺母固定在上橫梁內，活塞桿表面鍍鉻?；钊酌芊獠捎肰形密封，密封可靠，使用壽命長;
安全螺栓：安全螺栓是一種機械式安全螺栓，當滑塊置于上部，檢修和更換模具時，可保證滑塊不下滑，以確保人和機器的安全。
2、液壓泵站由油箱、閥塊、泵組、冷過濾系統、液位計、壓力表和管路系統等組成,借助于電氣系統的控制，完成空調支架成型液壓機_315噸空調外機支架沖壓壓力機各種動作的控制。
閥塊和油泵：油泵采用柱塞泵，結構先進，性能優越，閥塊采用兩通式缸體，高度集成，減少管路。閥塊由泵安全泄壓閥塊、主缸閥塊和緩沖閥塊組成。該閥塊具有液壓安全保護回路，動作聯鎖，確保人機安全，具有結構緊湊、響應快、泄漏小、動作靈敏可靠、流量大、抗污染能力強等優點。性能好，使用維護方便，壽命長。
充液閥：充液閥采用常閉式液體充液閥，是一種性能優良、性能可靠的標準產品;
冷卻系統：液壓系統中設置了強制水冷卻過濾器系統，以保持系統的清潔度，并保持液體溫度在液壓系統允許的溫度范圍內;
管路：高壓油管由法蘭連接，為防止管道泄漏，管道安裝應進行酸洗鈍化處理;
油箱：油箱是鋼板焊接結構，其上安裝有油位指示器，油箱安裝時應酸洗、鈍化、防銹處理;
壓力表：壓力表顯示系統壓力。
3、 電氣系統由配電柜、PLC可編程控制器、電器元件等組成;
空調支架成型液壓機_315噸空調外機支架沖壓壓力機電氣控制系統分為電力系統和控制系統兩部分，包括總電源的控制、各電動機的啟動和停止以及保護開關。大電機起動采用降壓起動，電源采用三相四線制、AC380V和50Hz，控制部分包括控制箱和移動操作臺，控制箱上安裝有PLC可編程控制系統，C完成對機器的所有運動的控制。操作臺可以完成機器的所有動作的操作。操作臺上設有空調支架成型液壓機_315噸空調外機支架沖壓壓力機各部分的操作按鈕、電源轉換開關、各電機的啟動和停止。按鈕及各部分報警、監控?zé)?、雙手按壓按鈕、返回和緊急停止按鈕。電控箱裝有照明通風換氣裝置，電控箱具有良好的密封性能，能有效地防止粉塵侵入，控制裝置由知名品牌PLC PLC控制，位移控制D的滑動控制。由非接觸式行程開關控制。工作方式：調整、手動、半自動三種操作方式。控制方式有兩種：恒壓抑制和固定范圍抑制。
4、換模裝置：空調支架成型液壓機_315噸空調外機支架沖壓壓力機內有浮動換模軌道、機外換模支架，可快速輕松更換模具;
5、潤滑系統：可自動對立柱加注潤滑油，保證立柱表面光滑，不磨損不生銹;
6、修理平臺由梯子、平臺、護欄等構成，方面設備的維修保養，提高安全性;
7、 隨機附件包括：地腳螺栓、調整墊鐵、安裝工具、O型圈等;
8、使用說明書： 空調支架成型液壓機_315噸空調外機支架沖壓壓力機操作使用說明、合格證、油泵使用說明書、閥塊外形圖等，使用說明書中包括液壓原理圖、電氣原理圖、基礎圖、地基圖等。
如何采購合適的空調支架成型液壓機_315噸空調外機支架沖壓壓力機設備？
1、液壓機類型選擇液壓機類型多樣，剛度、精度及用途各不相同，應根據生產工藝性質、批量、模具情況、精度要求等合理選擇。一般生產批量較大且多為中小制件的可選用操作方便、生產效率高的曲柄液壓機；如果是生產洗衣桶這樣深拉伸件則選用拉伸用的液壓機。
2、據自己實際需要，確定購買規格，應遵循以下原則：
①用戶要弄清楚企業加工工件是什么，對液壓機是不是有特殊要求？同時留有一定余量，考慮擴大企業規模后需求。
②空調支架成型液壓機_315噸空調外機支架沖壓壓力機的公稱壓力必須大于沖壓工藝力。但對工作行程較長的工序，不僅僅是只要滿足工藝力的大小就可以了，同時考慮滿足其工作負荷曲線才行。
③空調支架成型液壓機_315噸空調外機支架沖壓壓力機的行程次數應符合生產率的要求。
④空調支架成型液壓機_315噸空調外機支架沖壓壓力機滑塊行程應滿足制件在高度上能獲得所需尺寸，并在沖壓工序完成后能順利地從模具上取出來。對于拉伸件，則行程應在制件高度兩倍以上。液壓機的閉合高度、工作臺面尺寸、滑塊尺寸、模柄孔尺寸等都要能滿足模具的正確安裝要求，對于曲柄壓力機，模具的閉合高度應在壓力機的大裝模高度與小裝模高度之間。工作臺尺寸一般應大于模具下模座50-70mm（單邊），以便于安裝，墊板孔徑應大于制件或廢料投影尺寸，以便于漏料模柄尺寸應與模柄孔尺寸相符。
空調支架成型液壓機_315噸空調外機支架沖壓壓力機安全操作規程：
1、不了解空調支架成型液壓機_315噸空調外機支架沖壓壓力機結構性能或操作程序者，不應私行開動機器。
2、空調支架成型液壓機_315噸空調外機支架沖壓壓力機在作業過程中，不應進行檢修和調整模具。
3、當機器發現嚴峻漏油或其它異?，F(xiàn)象（如動作小可靠中，噪音大，振動等）時，應泊車分析原因，設法排除，不容許帶病投入生產。
4、不得超載或超越大的偏疼距運用。
5、嚴禁超越滑塊的較大行程運用（模具閉合高度不得小于450MM）
6、電氣設備接地必須結實可靠。
維護保養：
1、工作用油引薦選用30#液壓油。若選用機械油或透平油視溫度而定。室溫低于20℃時，用20#機械油或22#透平油。室溫高于30℃時，可用30#或40#機械油。運用油溫應在15℃-65℃范圍內。
2、油液應進行嚴峻過濾后才許參加油箱。油箱內注油不能低于油標。充液筒內應加滿至回油口。
3、作業油液每半年應替換一次。其間首次替換時問不應超越2個月。
4、立柱及暴露活塞表面經常噴注機油。每口作業前應先噴注一次
5、在公稱力3150KN下，集中較大載荷較大容許偏疼為40MM，偏疼過大，易使立柱拉傷或出現其它不良現象。
6、每半年檢查校正一次壓力表。
7、空調支架成型液壓機_315噸空調外機支架沖壓壓力機較長時問停用時．應將各加工表面擦洗下凈，并涂防銹油。根據運用班次，定時(2-3個月)檢查充液閥固定螺母，不得有松動。
