- 產品名稱：貨車敞車車門整形設備-630噸四柱液壓機
- 推薦度：

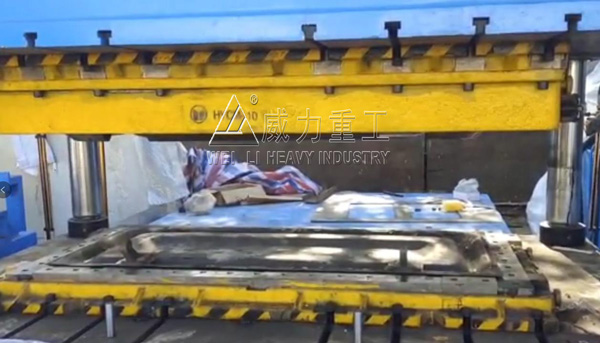

貨車車門、敞車車門、火車車門等基本都是由鋼板沖壓而成，鋼板在使用很長一端時間后，會出現變形情況，這就需要對這些車門板進行整形，那么貨車敞車車門整形設備選用哪種合適呢？根據其成型工藝，在整形過程中，依然選用液壓機設備，稱之為貨車敞車車門整形液壓機。

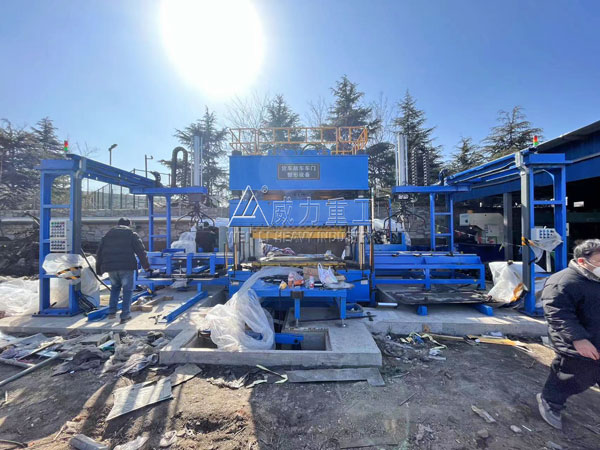

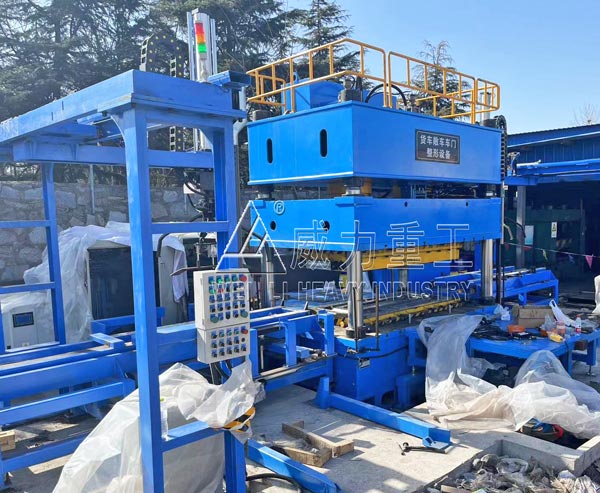

文中介紹的是山東威力重工為客戶設計的一款630噸貨車敞車車門整形液壓機采用三梁四柱結構設計，整形效果好，速度快，配送料裝置，實現自動化整形加工。這種630噸貨車敞車車門整形液壓機客戶一次采購了10臺，非感感謝客戶對我們公司的信任，除此以外，公司還可為客戶量身定做貨車敞車車門沖壓液壓機，沖壓設備大都使用的噸位比較大，常用2000噸、3000噸、4000噸等。

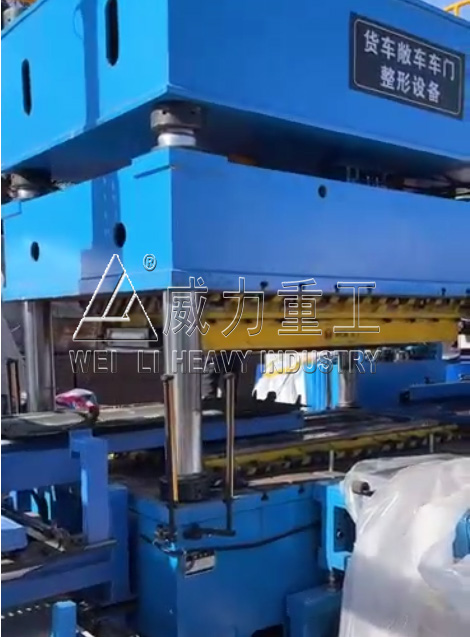

貨車敞車車門整形設備-630噸四柱液壓機機身主要由橫梁、滑塊、立柱等結構件組成，結構設計合理、剛性好。該機選型滿足貨車敞車車門整體修型功能及現場使用單位安裝條件。后期上下料口及兩側口均配有光電保護裝置，即四面設置安全防護光柵，全面保障操作人員安全。貨車敞車車門整形設備-630噸四柱液壓機整機結構緊湊，工作臺面大，速度快，產品受壓均勻，操作方便，工作壓力、行程可根據工藝需要在規定范圍內調整。采用了先進高質量的液壓電子元件，因而具有動作靈敏可靠，操作安全方便，工作平穩，低能耗以及使用壽命長、久經耐用等一系列優點。
630噸貨車敞車車門整形液壓機的工藝原理：
貨車敞車車門整形設備-630噸四柱液壓機是根據在高壓、高速、大流量的工況條件下液壓系統采用先進的插裝閥和電液比例控制閥的動態特性，使其更好滿足液壓機的優良的控制性能、快速性和平穩性指標。進而實施對貨車敞車車門的校正整形，能夠顯著提高貨車敞車車門的整形效率。
設備組成結構：
1、機身：

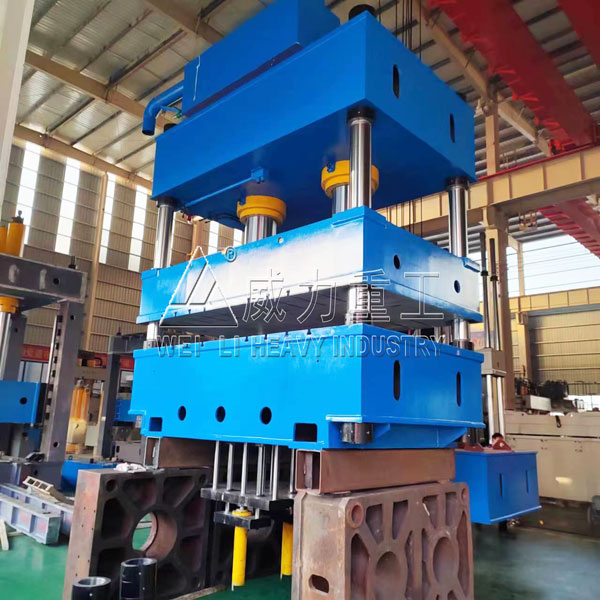

貨車敞車車門整形設備-630噸四柱液壓機機身由上橫梁、滑塊、工作臺、立柱等組成，上橫梁，工作臺通過立柱和螺母構成封閉框架，機身剛性和精度保持性好。滑塊沿立柱做上下運動，立柱導套材料采用復合材料，以提高許用面壓力，減小摩擦力，立柱材料采用45#鋼件經表面淬火并鍍硬鉻處理，提高耐磨與耐用度。上橫梁、滑塊、工作臺三大梁為鋼板焊接件，焊后經回火處理處理消除內應力，確保貨車敞車車門整形設備-630噸四柱液壓機機身長久使用不變形。
油缸：
主缸：貨車敞車車門整形設備-630噸四柱液壓機采用單缸結構,布置在上橫梁內，缸體通過法蘭與上橫梁固定在一起，活塞桿通過連接法蘭與活動橫梁相連接。缸體材料為優質45#鋼鍛打，保證材質均勻；所有活塞桿表面均進行淬火處理，油缸進行耐壓試驗（1.1倍），運行平穩。油缸采用進口密封元件，確保密封性能可靠, 無泄漏，維修方便。
電氣控制系統：
1、電控系統由電氣柜和按鈕箱等組成，按鈕和信號燈采用國產名牌。
2、電氣系統動力電路為380V、50HZ。
3、貨車敞車車門整形設備-630噸四柱液壓機具有停機保壓功能。
液壓系統：
1、液壓系統裝置在液壓機的機身右側。
2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。
3、貨車敞車車門整形設備-630噸四柱液壓機泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接。油箱采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。630噸四柱液壓機的油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。
4、液壓系統密封可靠，不滲不漏。貨車敞車車門整形設備-630噸四柱液壓機主要管路采用法蘭連接和抗震管夾。
操作方式：
1、貨車敞車車門整形設備-630噸四柱液壓機的操作方式為：調整、手動、半自動三種方式，每種操作方式又可分為定壓和定程二種工作方式，由操作面板上的轉換開關進行選擇。保壓時間可以在0~999秒范圍內預置。
1.1、調整：按壓相應的功能按鈕，即有相應動作，抬手即停，主要用于設備的調整和檢查。
1.2、手動：按壓相應的功能按鈕，即相應完成一個動作，抬手動作繼續進行到底，但不發訊進行下一個動作。
1.3、半自動：按壓壓制按鈕，即可自動完成一個規定的動作循環。
2、貨車敞車車門整形設備-630噸四柱液壓機的工藝動作：不頂出、頂出二種。由操作面板上的轉換開關進行選擇。當作為頂出工藝時，具有頂出延時功能，延時時間可以預置和調整。
2.1、不頂出：滑塊快降→滑塊慢降壓制→滑快加壓延時及泄壓→滑塊回程。
2.2、頂出：滑塊快降→滑塊慢降壓制→滑快加壓延時及泄壓→滑塊回程→頂出缸頂出→頂出缸退回。
安裝步驟：
一、貨車敞車車門整形設備-630噸四柱液壓機擺放穩定，澆筑地腳
二、前后充液箱安裝：六個充液箱支架上面和機身上面都有相應的標號，對應好數字安裝。裝好O型圈，固定充液閥的進出油口，帶回油竹節管子的箱體安裝在機器的后側。
三、管路安裝：硬管（鋼管）裝好O型圈，固定頂部的分油器，用管卡固定管路，上面有四根油管分別是：充液閥管、快速缸塞腔（兩個小缸）、貨車敞車車門整形設備-630噸四柱液壓機主缸塞腔一根管、快速缸桿腔一根
四、膠管連接
安照泵站閥的和充液閥的標志跟油缸的管路一致
1、快速缸塞腔2、快速缸桿腔3、主缸塞腔4、頂出缸塞腔5、頂出缸桿腔
五、泵站加油
六、通電：通電后看一個閥的信號對照一下閥的順序圖，看一下電機反正轉。
七、主缸行程開關有上限、中限、下限。上限到中限是快下，中限到下限是慢下（按照工作需要調節油缸行程＜600mm）

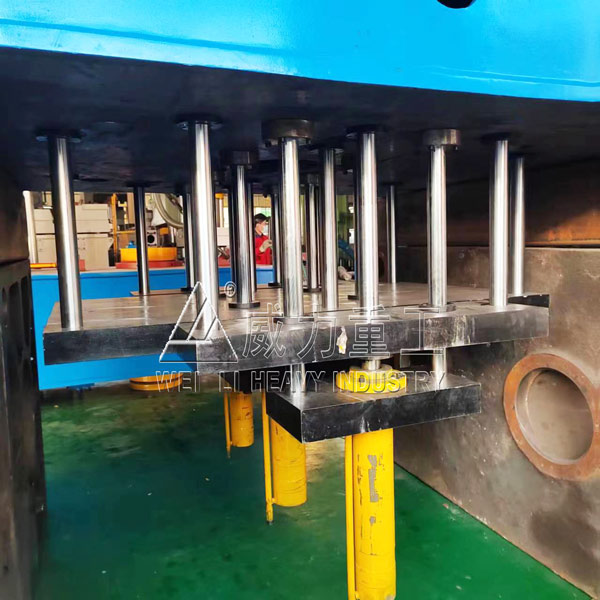

八、頂出缸安裝：啟動貨車敞車車門整形設備-630噸四柱液壓機，油缸回程滑塊上升后，頂出缸從工作臺上面孔往下裝，然后緊固螺母，連接下頂缸油管和行程開關。
