U型排水溝也稱排水U型槽、線性排水溝等，其制造材質有樹脂排水溝、PE排水溝、水泥排水溝、不銹鋼排水溝等。U復合樹脂排水溝是以玻璃纖維和樹脂為基本材料，以固化劑、促進劑等為輔助材料制成。經液壓機模壓而成。模壓成型U型樹脂排水溝機器設備根據U型排水溝的規格尺寸，常用有400噸、500噸、630噸、800噸等。山東威力重工不管哪種都可根據客戶需求定做。

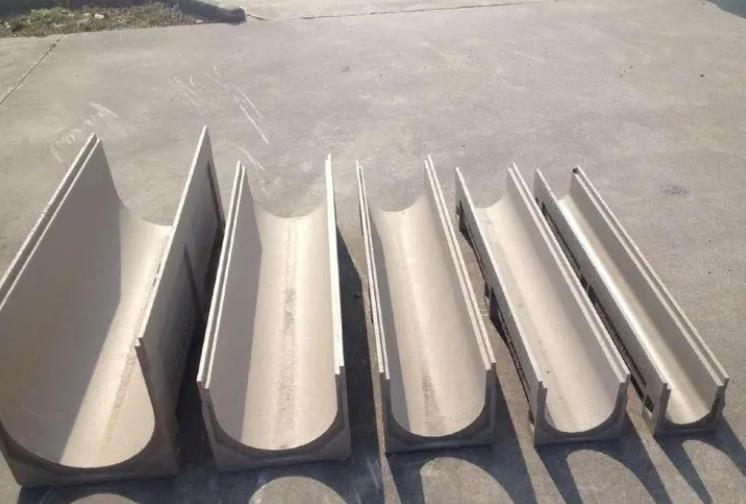

U型復合樹脂排水溝
U型復合樹脂排水溝模壓液壓機-400噸500液壓機多采用三梁四柱式結構設計，是根據帕斯卡定律原理工作，該法則規定當壓力施加在受限流體上時，壓力變化發生在整個流體中。在液壓機內，有一個活塞作為泵工作，為小范圍的工件提供適度的機械力。還有一個面積較大的活塞，可產生更大的機械力。

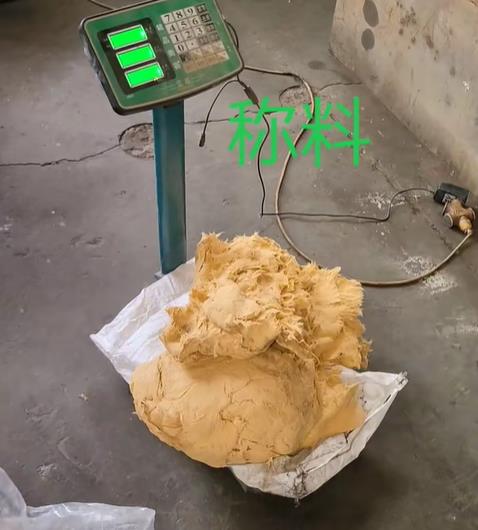

樹脂排水溝模壓料-稱重中
U型復合樹脂排水溝模壓液壓機-400噸500液壓機的特點：
1、雙缸四柱結構，結構穩定，四柱導向保證合模精準。
2、油缸采用優化設計，均勻分布，橫梁加高式設計，穩定性更強；
3、U型復合樹脂排水溝模壓液壓機-400噸500液壓機可以快速合模，可以分多段速度慢速加壓成型，合理預留排氣和抽真空時間；
4、具備高壓慢開模功能，適用于高度較高的產品模壓；
5、閥體設有抽芯保壓等功能，變頻器可實現模壓工藝的快下慢下慢回快回的功能；
6、伺服驅動+PLC控制系統快速響應，工業觸屏式全數字化控制，伺服油泵節能。
7、U型復合樹脂排水溝模壓液壓機-400噸500液壓機的滑塊快速下行——滑塊慢下加壓——滑塊保壓——泄壓——快速回程——頂缸退回——退回停止（手動取坯）——頂缸頂出——加料——雙手按鈕進入下一循環
8、采用三梁四柱結構，主要由：上橫梁、滑塊、工作臺、立柱、主缸、電氣系統及液壓系統等組成。四梁均為優質Q355鋼板焊接，采用整體退火處理去除焊接應力。
9、U型復合樹脂排水溝模壓液壓機-400噸500液壓機采用按鈕集中控制，具有獨立的電控和液壓系統，可實現啟動和半自動操作。
10、液壓系統采用二通插裝閥，動作可靠，簡單緊湊，泄漏少。配備多級過濾系統，確保系統無故障運行。
11、雙手啟動、緊急停止、緊急回程、短路漏電保護、自動程序互鎖安全保護電路。

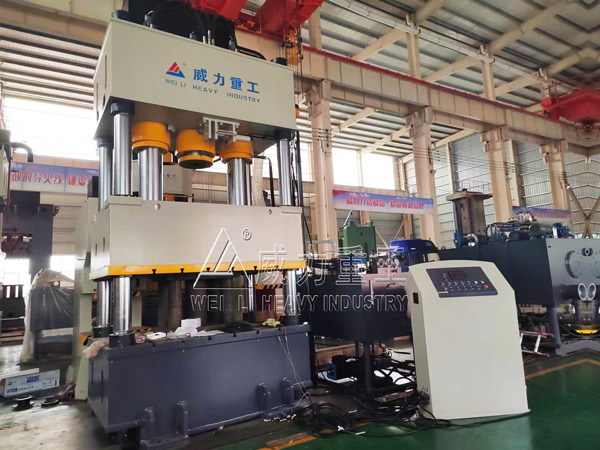

400噸U型復合樹脂排水溝模壓液壓機
400噸500液壓機模壓U型樹脂排水溝工藝流程：
1、將樹脂原材料計量裝填入所需型號的模具中
2、啟動U型復合樹脂排水溝模壓液壓機進行產品的壓制
3、合模：閉合模具同時加熱加壓，使材料熔化并且充滿型腔。
4、脫模：待塑件硬化成型后，將成型的U型復合樹脂排水溝脫出。
5、產品取出，清理毛邊，使其四周光滑，平穩放置，放置變形。
U型復合樹脂排水溝模壓液壓機-400噸500液壓機的機身由上橫梁、下橫梁、滑塊、立柱及螺母等組成，上、下橫梁用四根立柱及螺母緊固地連接在一起，組成一個剛性的架構?；瑝K以立柱為導向，沿立柱上下滑動?；瑝K的上下導套，配有防塵圈，防止塵垢劃傷柱面。在滑梁及下橫梁上，開有T型槽（具體尺寸需方提出）。立柱螺母可調節工作臺面的不平衡度及工作臺與活塞的不垂直度。大件均采用大型落地鏜銑床和高精度數控龍門刨銑機床的精密加工，三梁四柱結構經計算機優化，進行有限元分析，設備強度性高，且外形美。

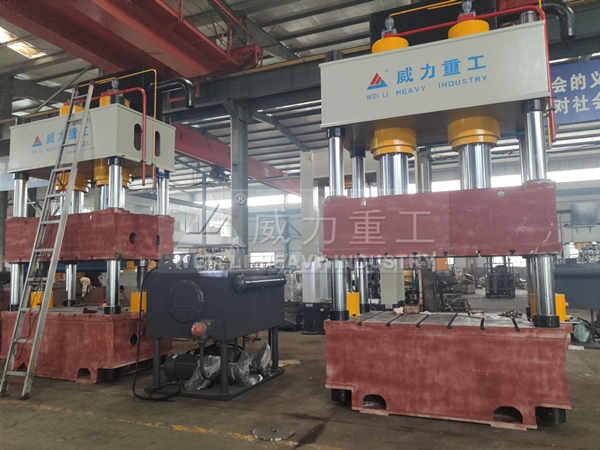

500噸U型復合樹脂排水溝模壓液壓機
主機部分由鋼板焊接而成，經退火處理，強度高不易變形，液壓油路部分采用二通插裝閥集成化泵站系統，電控柜包含操控面板。需要特殊指出的是，U型復合樹脂排水溝模壓液壓機-400噸500液壓機因為采用電加熱模具，在電控柜上特意配備了溫控裝置，可以數顯模具溫度并手動分別設置上下模加熱溫度。另外，根據U型復合樹脂排水溝熱壓工藝需要，本機具備停機保壓功能，可以手動設置保壓延時時間。
山東威力重工設計生產的這款U型復合樹脂排水溝模壓液壓機-400噸500液壓機臺面2500*1800mm，采用三梁四柱式結構，四柱導向保證合模精準。配有伺服數控系統，工作噪音低，運行平穩，控制更加精準。主要用U型復合樹脂排水溝模壓成型壓制工藝，滿足壓制工藝的各項要求。采用預壓、模壓和保壓三個階段的壓力設計并由時間分段加壓進行科學分配，使設備的能量效率更加顯著，成型壓力高，可靠，保證了U型樹脂排水溝的成型質量，設備自動化程度高、生產周期短、生產效率高。

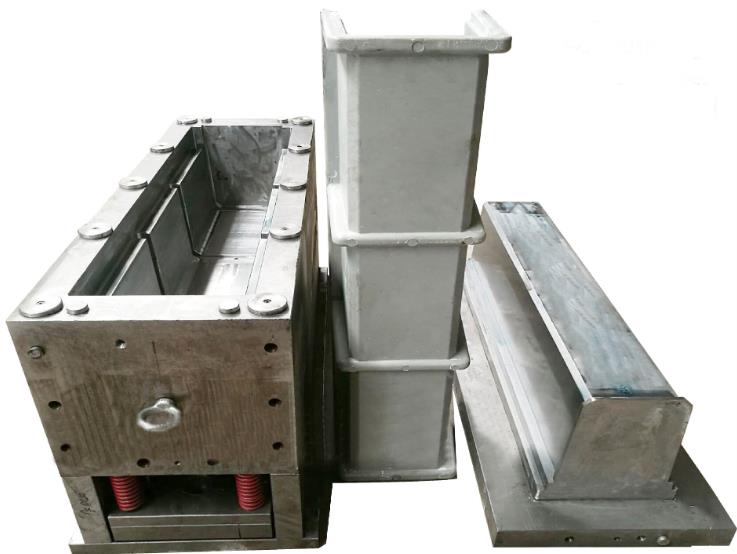

U型復合樹脂排水溝模壓模具
U型復合樹脂排水溝模壓液壓機的優點與操作注意事項：
1、液壓機工作平穩，撞擊，震動和噪聲較小，有利于工人健康，廠房基礎。U型復合樹脂排水溝模壓液壓機-400噸500液壓機使用簡單的方法（各種閥）在一個工作循環中調壓或限壓，安全性能好，不易超載。
2、工作行程速度比較慢，每分工作循環次數不容易提高，但近年來，隨著大功率高速，高壓液壓泵的出現，液壓機的快速性能已有很大提高。
3、U型復合樹脂排水溝模壓液壓機-400噸500液壓機執行元件的結構簡單，具有靈活布置的特點，因此可以根據工藝要求來進行多方位的布置以及多地點分散布置?？梢杂貌煌y的組合來實現工藝過程的不同程序，方便的適應程序的變化，便于實現程序控制及計算機自動控制。
4、活動橫梁的總行程可以在一定范圍內任意地改變，行程的下轉換點也可以根據工藝要求方便地控制或改變，在行程的任何位置均可產生液壓機額定的最大壓力，可以在下轉換點長時間保持壓力。
5、活動橫梁（滑塊）的速度可以在一定范圍內，在相當大的程度上進行調節，從而可以適應工藝進程對滑塊速度的不同要求，用泵直接傳動時，滑塊速度的調節與壓力及行程無關。
6、U型復合樹脂排水溝模壓液壓機-400噸500液壓機基于液壓傳動原理，執行元件（工作缸及柱塞或活塞）結構簡單，結構上易于實現很大的工作壓力，較大的工作空間和較長的工作行程，因此適應性強，便于壓制大型號工件或較長，較高的工作。

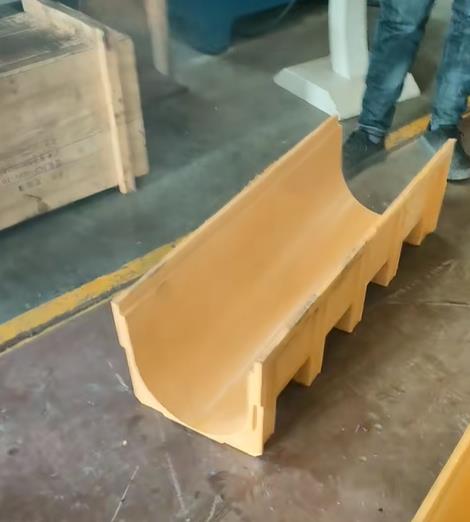

模壓成型U型樹脂排水溝
一、開機前準備
1、開機前，在U型復合樹脂排水溝模壓液壓機-400噸500液壓機四立柱表面涂抹潤滑油，檢查液壓油站液位是否合適
2、打開磨具加熱開關，待儀表顯示溫度升至工藝值后，方可開機
二、開機
首先打開電源開關，電源指示燈亮，按下電機啟動按鈕點擊啟動，液壓泵處于空負荷玄幻狀態
三、自動操作
1、工作狀態選擇開關置于半自動狀態、排氣方式懸著開關置于排氣狀態、頂缸狀態懸著開關置于自動狀態、保壓方式選擇置于不停機。此時，設備處于自動模式，生產過程一般使用自動模式
2、將原料按工藝值均勻加入定模型腔內
3、雙手同時按下雙手運行按鈕，U型復合樹脂排水溝模壓液壓機-400噸500液壓機滑塊快下，達到設定纖維喉滑塊慢下，上下磨具閉合保壓，達到設定時間后，滑塊慢回至設定纖維喉，快速復位，此時滑塊處于靜止泄壓狀態
4、頂缸啟動，將制品頂出，頂出上限顯示燈亮，取出壓制品，頂缸退回，下限顯示燈亮，整套動作完成

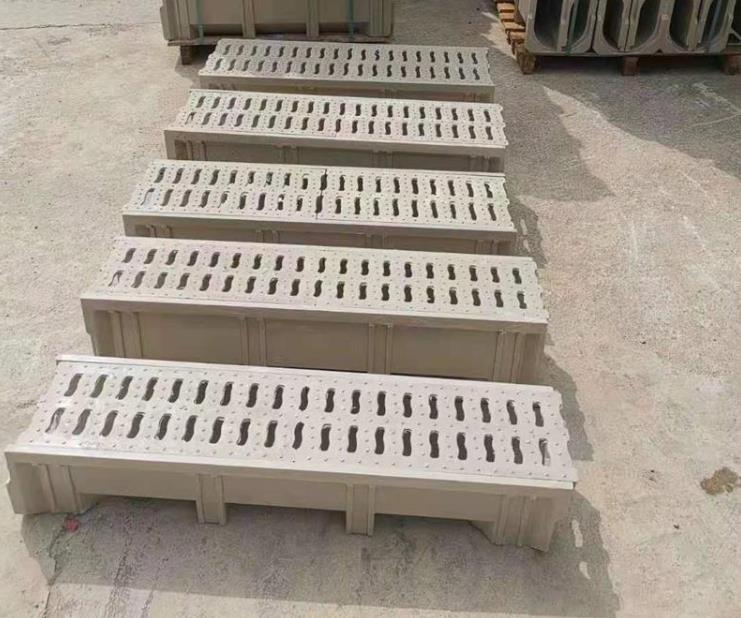

模壓成型U型樹脂排水溝
